MBBD080AT-0NC0P - Morsettiera

Numero di vie: 8, Serraggio a morsetto, 7A, mm², 18AWG, 300V, Passo 3,81 mm, Non Affiancabile, Angolo di connessione 0°, Numero di piani: 1, Nero (RAL 9005), Tecnologia di saldatura Reflow SMD, UL

Numero di vie: 8

Numero di piani: 1

Configurazione fianchi: Non Affiancabile

Passo: 3,81 mm

Tensione: 300 V

Corrente: 7 A

Sezione filo: 28 ÷ 18 AWG

Marchi disponibili: UL

BASSASezione omologata del filo fino a 1,5 mm² (14 AWG)
MEDIASezione omologata del filo fino 2,5 mm² (12 AWG)
ALTASezione omologata del filo fino a 35 mm² (1 AWG)
PDF
  • Dati generali
  • Certificazioni
  • Materiali
  • Download
Dati generali
Caratteristiche
Dimensione vite
M2
Coppia Consigliata
0.2 Nm
Intervallo temperatura di utilizzo
-40°C ÷ 105°C
Resistenza di contatto
<15 mOhm
Resistenza di isolamento
>1 GOhm
Certificazioni
UL (n.E167473)
Usage Group
B
C
D
Tensione nominale
300 V
-
-
Corrente nominale
7 A
Sezione
18 AWG
Coppia Serraggio
2,7
Categoria isolante
I
Materiali
Componenti
Materiale vite
Lega di rame nichelata
Contatto a terminale
Nichel, stagno su lega di rame
Serraggio a morsetto
Lega di rame nichelata
Materiale corpo plastico
PA Poliammide
Gruppo materiale
I (CTI >= 600V)
Classe di autoestinguenza UL94
V0
Colori disponibili
verde
(simile a RAL 6032)
nero
(simile a RAL 9005)
grigio chiaro
(simile a RAL 7035)
grigio scuro
(simile a RAL 7040)
arancione
(simile a RAL 2003)
blu
(simile a RAL 5012)
rosso
(simile a RAL 3017)
altri colori
(a richiesta)

0 prodotti trovati con questi filtri di ricerca

Hello Giuli!!!

Drawings
Path Download DXF
Download
Path Download STP
Download

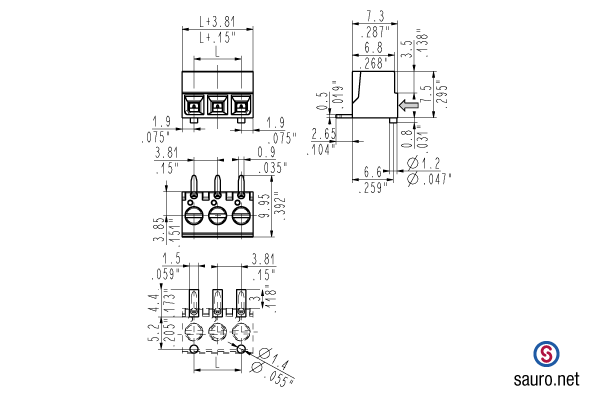

Disegno quotato
Derating curve
